30T链式悬挂电动翻转机技术说明

2021-02-19 07:50:15

329次

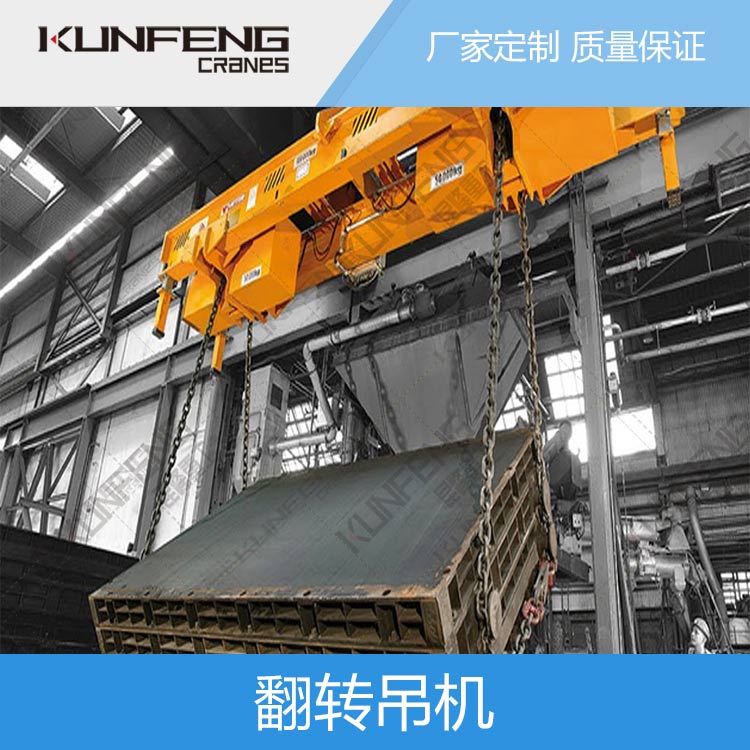

30T链式悬挂电动翻转机技术说明

1. 设备名称： 30T链式悬挂电动翻转机。（分体式）

2. 数量：台

3. 设备简述：

3．1简述：分体式链式电动翻转机可以广泛用于铸造行业砂箱翻转工作场合。

3．2设备用途：用于砂箱翻转、合箱,适用于尺寸不一、重量不同的砂箱翻转。保证砂箱准确、轻巧、平衡翻转定位，从而达到降低劳动强度及保证工件质量。

3．3设备配制：该设备主要由传动机构，翻转机构、电控系统等部件组成。

4. 报价方式：交钥匙工程。

5. 交货地点：需方指定地点。

6．交货日期：合同生效后60个工作日。

7．技术参数：

7．1翻转砂箱范围： 1500～6000mm且可任意调整。

7．1工件重量： ≤30T

7．2工件基本结构: 可受力工件

7．3外形尺寸：（L×B×H）×2只 1260×600×1230

7．4翻转速度：2.6～3.0r/min

7．5翻转功率： ≥2×2.2Kw

8．设备总体性能：

8．1主体骨架有足够的承载起吊能力。

8．2“一发二收”电动遥控作业。一套电动遥控操作二台翻转机同步翻转作业。

8．3工件尺寸可以适用1500～6000mm，且可任意调整。

8．4翻转过程平稳，无冲击。

8．5可正反180°任意翻转。

8．6整体操作方便，可靠。

8．7可附作行车使用或与钢结构支架组合后组成。

9．配制：

配制遥控操作系统、自动收线装置、钢链。

10．提供的技术资料：使用说明书、设备结构图在设备发货时随机提供2套

11．技术服务：卖方负责指导用户对设备调试和试运行。

设备最终验收后，卖方提供为期一年的整台设备保修，保修期内提供免费备件和及时有效的技术服务。
